एक चिकित्सा उपकरण निर्माता के क्लीनरूम के अंदर, एक तकनीशियन माइक्रोस्कोप के नीचे एक छोटा स्टेनलेस स्टील घटक रखता है। यह घटक चावल के दाने से भी छोटा है, इसमें नाजुक विशेषताएं हैं जिन्हें पूर्ण सटीकता के साथ जोड़ा जाना चाहिए। पारंपरिक वेल्डिंग विधियां-टीआईजी, एमआईजी, या यहां तक कि प्रतिरोध वेल्डिंग-पूरे टुकड़े को पिघला देगी, ज्यामिति को विकृत कर देगी, या अत्यधिक गर्मी उत्पन्न कर देगी जो आस-पास के संवेदनशील तत्वों को नुकसान पहुंचा सकती है। फिर भी, एक बटन के धक्का के साथ, प्रकाश की एक केंद्रित किरण सटीक स्थान पर सटीक मात्रा में ऊर्जा पहुंचाती है, जिससे वस्तुतः कोई गर्मी-प्रभावित क्षेत्र के साथ एक निर्दोष वेल्ड बनता है। यह आधुनिक माइक्रो वेल्डिंग की वास्तविकता है, और इसे उन्नत लेजर तकनीक द्वारा संभव बनाया गया है।
A लेजर मशीनमाइक्रो वेल्डिंग के लिए डिज़ाइन किया गया यह केवल औद्योगिक लेजर वेल्डर का छोटा संस्करण नहीं है। यह एक सटीक उपकरण है जो मिलीमीटर या माइक्रोमीटर में मापे गए वेल्ड घटकों के लिए अल्ट्रा-फाइन बीम फोकस, सटीक पल्स नियंत्रण और उन्नत गति प्रणालियों को जोड़ता है। इसकी सफलता की कुंजी लेजर ऊर्जा की भौतिकी में निहित है: एक अत्यधिक संकेंद्रित किरण जिसे 100 माइक्रोमीटर से कम के स्पॉट आकार पर केंद्रित किया जा सकता है, जो असाधारण सटीकता और न्यूनतम थर्मल प्रसार के साथ गर्मी प्रदान करता है। यह लेख माइक्रो वेल्डिंग में लेजर मशीन की तकनीकी विशेषताओं, परिचालन लाभों और व्यावहारिक अनुप्रयोगों की पड़ताल करता है, जिससे पता चलता है कि यह तकनीक छोटे, जटिल घटकों के निर्माताओं के लिए अपरिहार्य क्यों बन गई है।
माइक्रो वेल्डिंग एक विशेष जुड़ने की प्रक्रिया है जिसका उपयोग आमतौर पर कुछ माइक्रोमीटर से लेकर कुछ मिलीमीटर तक के आयाम वाले घटकों को वेल्ड करने के लिए किया जाता है। इसका उपयोग उन उद्योगों में किया जाता है जहां परिशुद्धता, लघुकरण और विश्वसनीयता सर्वोपरि है: चिकित्सा उपकरण (जैसे पेसमेकर और सर्जिकल उपकरण), इलेक्ट्रॉनिक्स (सेंसर हाउसिंग, बैटरी टैब, कनेक्टर पिन), और एयरोस्पेस (माइक्रो-सेंसर और लघु एक्ट्यूएटर)। माइक्रो वेल्डिंग की चुनौती इस तथ्य में निहित है कि इसमें शामिल होने वाले घटक बेहद छोटे होते हैं, अक्सर नाजुक होते हैं, और अक्सर भिन्न सामग्रियों से बने होते हैं। वेल्ड स्वयं मजबूत, प्रवाहकीय और भली भांति बंद होना चाहिए, फिर भी इस प्रक्रिया से आसपास की सामग्री को नुकसान या विकृत नहीं होना चाहिए।
पारंपरिक वेल्डिंग विधियों की बाधाओं के कारण माइक्रो वेल्डिंग की कठिनाइयाँ और बढ़ गई हैं। टीआईजी (टंगस्टन इनर्ट गैस) या एमआईजी (मेटल इनर्ट गैस) जैसी पारंपरिक फ्यूजन वेल्डिंग तकनीक एक इलेक्ट्रिक आर्क पर निर्भर करती है, जो एक बड़ा, फैला हुआ ताप क्षेत्र उत्पन्न करती है। यह गर्मी वर्कपीस में फैलती है, न केवल लक्ष्य क्षेत्र को पिघलाती है, बल्कि आसन्न सामग्री को भी पिघलाती है। एक लघु घटक के लिए, ताप-प्रभावित क्षेत्र (एचएजेड) घटक से बड़ा हो सकता है, जिससे उन क्षेत्रों में पिघलने, विकृत होने या धातु संबंधी परिवर्तन हो सकते हैं जिन्हें प्राचीन रहना चाहिए। चाप को सटीक रूप से नियंत्रित करना भी मुश्किल है, जिसके परिणामस्वरूप अक्सर असंगत वेल्ड प्रवेश या अत्यधिक छींटे होते हैं।
प्रतिरोध वेल्डिंग, एक अन्य सामान्य विधि, संपर्क प्रतिरोध के माध्यम से वर्कपीस को गर्म करने के लिए विद्युत प्रवाह का उपयोग करती है। हालांकि यह कुछ अनुप्रयोगों के लिए प्रभावी हो सकता है, इसके लिए इलेक्ट्रोड और वर्कपीस के बीच भौतिक संपर्क की आवश्यकता होती है, जो नाजुक घटकों के लिए समस्याग्रस्त हो सकता है। इलेक्ट्रोड सतह को नुकसान या संदूषण भी पैदा कर सकते हैं। इसके अलावा, प्रतिरोध वेल्डिंग असमान धातुओं की वेल्डिंग के लिए उपयुक्त नहीं है, जो कि माइक्रो जॉइनिंग में एक सामान्य आवश्यकता है। इन पारंपरिक तरीकों की सीमाओं ने एक अलग दृष्टिकोण की स्पष्ट आवश्यकता पैदा कर दी है - एक ऐसा दृष्टिकोण जो बाकी घटकों को परेशान किए बिना एक छोटे लक्ष्य तक सटीक रूप से नियंत्रित ऊर्जा प्रदान कर सके। यह वह अंतर है जिसे लेजर मशीन तकनीक ने भर दिया है, और यही कारण है कि लेजर माइक्रो वेल्डिंग कई उच्च-परिशुद्धता विनिर्माण क्षेत्रों में मानक बन गया है।
माइक्रो वेल्डिंग के लिए लेजर मशीन की सटीकता प्रकाश को असाधारण रूप से छोटे स्थान पर केंद्रित करने की क्षमता में निहित है। लेजर बीम को एक रेज़ोनेटर में उत्पन्न किया जाता है, फिर ऑप्टिकल तत्वों की एक श्रृंखला के माध्यम से आकार और निर्देशित किया जाता है। अंतिम फ़ोकसिंग लेंस, जो आमतौर पर उच्च गुणवत्ता वाले फ़्यूज्ड सिलिका या जिंक सेलेनाइड से बना होता है, बीम को एक स्पॉट आकार में केंद्रित करता है जो व्यास में 20 माइक्रोमीटर (0.02 मिमी) जितना छोटा हो सकता है। यह इंसान के बाल की मोटाई से भी कम है. छोटे स्पॉट आकार का मतलब है कि लेजर ऊर्जा को उस क्षेत्र में पहुंचाया जाता है जो वेल्ड के आकार से सटीक रूप से मेल खाता है, संपार्श्विक हीटिंग को कम करता है और ऊर्जा को ठीक उसी स्थान पर केंद्रित करता है जहां इसकी आवश्यकता होती है।
स्पॉट आकार के अलावा, लेज़र की पल्स अवधि भी महत्वपूर्ण है। माइक्रो वेल्डिंग में, लेजर मशीन आमतौर पर स्पंदित मोड में काम करती है। पल्स अवधि-लेजर चालू होने की अवधि-सामग्री और अनुप्रयोग के आधार पर कुछ नैनोसेकंड, माइक्रोसेकंड या मिलीसेकंड जितनी कम हो सकती है। एक छोटी पल्स अवधि गर्मी को वेल्ड क्षेत्र से दूर फैलने के समय को कम कर देती है, प्रभावी रूप से वेल्ड क्षेत्र में गर्मी को "फँसा" लेती है और गर्मी से प्रभावित क्षेत्र को कम कर देती है। यही कारण है कि गर्मी-संवेदनशील सामग्रियों, जैसे पतली फ़ॉइल या इलेक्ट्रॉनिक्स के पास घटकों की माइक्रो वेल्डिंग के लिए स्पंदित लेजर को प्राथमिकता दी जाती है। पल्स ऊर्जा और अवधि को स्वतंत्र रूप से नियंत्रित करने की क्षमता ऑपरेटर को प्रत्येक विशिष्ट अनुप्रयोग के लिए वेल्ड प्रोफ़ाइल को तैयार करने की अनुमति देती है, जिससे यह सुनिश्चित होता है कि आसपास के क्षेत्र को नुकसान पहुंचाए बिना जोड़ मजबूत और विश्वसनीय है।
परिशुद्धता में एक अन्य महत्वपूर्ण कारक बीम वितरण प्रणाली है। माइक्रो वेल्डिंग के लिए आधुनिक लेजर मशीन में गैल्वेनोमीटर स्कैनर शामिल होते हैं जो लेजर बीम को असाधारण गति और सटीकता के साथ निर्देशित करते हैं। स्कैनर बीम को कुछ माइक्रोमीटर के भीतर स्थित करने की अनुमति देते हैं, जिससे जटिल वेल्ड पैटर्न और एक साथ कसकर पैक किए गए घटकों की वेल्डिंग सक्षम हो जाती है। इस परिशुद्धता को एकीकृत दृष्टि प्रणालियों द्वारा और बढ़ाया जाता है जो वेल्ड स्थान की पहचान करते हैं, भाग की सहनशीलता की भरपाई करते हैं, और बीम को सटीक लक्ष्य पर संरेखित करते हैं। परशेन्ज़ेन अल्फा टेक कंपनी लिमिटेड, हमने लेजर मशीन की एक श्रृंखला विकसित की है जो इन सटीक घटकों को एकीकृत माइक्रो-वेल्डिंग सिस्टम में जोड़ती है, जो हमारे ग्राहकों को उच्चतम स्तर की सटीकता और दोहराव प्रदान करती है।
निम्नलिखित तालिका माइक्रो वेल्डिंग लेजर मशीन की प्रमुख सटीक विशेषताओं का सारांश प्रस्तुत करती है।
| विशेषता | विनिर्देश | परिशुद्धता पर प्रभाव |
| लेज़र स्पॉट आकार | 20 - 100 µm (समायोज्य) | छोटे वेल्ड क्षेत्रों का सटीक लक्ष्यीकरण |
| पल्स अवधि | एनएस से एमएस रेंज | गर्मी के प्रसार को नियंत्रित करता है, HAZ को कम करता है |
| बीम पोजिशनिंग सटीकता | +/- 2 µm | वेल्ड सीम का सटीक स्थान |
| गैल्वेनोमीटर स्कैनर | उच्च गति, उच्च परिशुद्धता | तेज और सटीक किरण संचलन |
| दृष्टि प्रणाली | एकीकृत सीसीडी कैमरा | स्वचालित पहचान और संरेखण |
इन सटीक विशेषताओं का संयोजन लेजर मशीन को माइक्रो वेल्डिंग कार्य करने की अनुमति देता है जो पारंपरिक तरीकों से असंभव है। परिणाम सबसे छोटे घटकों में एक विश्वसनीय, दोहराने योग्य और उच्च गुणवत्ता वाला वेल्ड है, जो उत्पाद डिजाइन और विनिर्माण में नई संभावनाएं खोलता है।
ताप प्रबंधन की चुनौती सफल माइक्रो वेल्डिंग में सबसे बड़ी बाधा है। अत्यधिक गर्मी सोल्डर जोड़ों को पिघला सकती है, आसन्न इलेक्ट्रॉनिक घटकों को नुकसान पहुंचा सकती है, सामग्री विरूपण का कारण बन सकती है, या आंतरिक तनाव पैदा कर सकती है जिससे दरारें पड़ सकती हैं। एक लेज़र मशीन सटीक ताप नियंत्रण के माध्यम से इस चुनौती का समाधान करती है, जिसे पल्स मापदंडों, बीम विशेषताओं और प्रक्रिया निगरानी के संयोजन के माध्यम से प्राप्त किया जाता है। मुख्य सिद्धांत अत्यधिक संकेंद्रित मात्रा में पिघलने के लिए आवश्यक ऊर्जा प्रदान करना है, जिससे आसपास की सामग्री में गर्मी का प्रवाह कम से कम हो। यह "लो-हीट-इनपुट वेल्डिंग" का सार है।
लेजर मशीन की पल्स अवधि गर्मी नियंत्रण में केंद्रीय भूमिका निभाती है। उच्च तापीय चालकता वाली सामग्रियों, जैसे तांबा या एल्यूमीनियम, के लिए, गर्मी के प्रसार को कम करने के लिए छोटी पल्स अवधि अक्सर आवश्यक होती है। इसके विपरीत, कम तापीय चालकता वाली सामग्री लंबी पल्स को सहन कर सकती है। वेल्ड स्थल पर एक विशिष्ट ऊर्जा घनत्व बनाने के लिए पल्स ऊर्जा और पल्स अवधि को चुना जाता है, जो वेल्ड प्रवेश गहराई और चौड़ाई निर्धारित करता है। इन मापदंडों का सावधानीपूर्वक चयन करके, ऑपरेटर विशिष्ट सामग्री संयोजन और संयुक्त डिजाइन के लिए वेल्ड प्रोफ़ाइल को अनुकूलित कर सकता है।
एक अन्य महत्वपूर्ण ताप प्रबंधन रणनीति "कीहोल" वेल्डिंग मोड का उपयोग है। कीहोल वेल्डिंग में, लेजर बीम सामग्री में वाष्प गुहा बनाता है, जो प्रभावी रूप से लेजर ऊर्जा को फँसाता है। यह बीम को सामग्री में गहराई से प्रवेश करने की अनुमति देता है और उच्च गहराई-से-चौड़ाई अनुपात के साथ एक वेल्ड बनाता है। कीहोल थर्मल अवरोधक के रूप में भी कार्य करता है, जिससे आसपास की सामग्री में गर्मी का प्रवाह कम हो जाता है। यह मोटे खंडों या उच्च परावर्तनशीलता वाली सामग्रियों की वेल्डिंग के लिए विशेष रूप से उपयोगी है। हालाँकि, कीहोल वेल्डिंग में सरंध्रता या छींटे जैसे दोषों से बचने के लिए सावधानीपूर्वक पैरामीटर नियंत्रण की आवश्यकता होती है।
पल्स नियंत्रण के अलावा, लेजर मशीन को इन-प्रोसेस मॉनिटरिंग सिस्टम के साथ भी एकीकृत किया जा सकता है, जो वेल्डिंग प्रक्रिया पर वास्तविक समय पर प्रतिक्रिया प्रदान करता है। ये सिस्टम वेल्ड पूल में भिन्नता का पता लगा सकते हैं, वेल्ड प्रवेश गहराई की निगरानी कर सकते हैं, और इष्टतम वेल्ड गुणवत्ता बनाए रखने के लिए वास्तविक समय में लेजर मापदंडों को समायोजित भी कर सकते हैं। यह छोटे घटकों की माइक्रो वेल्डिंग के लिए विशेष रूप से महत्वपूर्ण है, जहां सामग्री या संयुक्त ज्यामिति में मामूली बदलाव वेल्ड की गुणवत्ता पर महत्वपूर्ण प्रभाव डाल सकता है। शेन्ज़ेन अल्फा टेक कंपनी लिमिटेड में हमारा कारखाना इन उन्नत निगरानी और नियंत्रण प्रणालियों से सुसज्जित लेजर मशीन प्रदान करता है।
नीचे दी गई तालिका विभिन्न माइक्रो वेल्डिंग अनुप्रयोगों के लिए ताप नियंत्रण मापदंडों को दर्शाती है।
| पैरामीटर | पतली पन्नी (0.1 मिमी) | छोटा तार (0.5 मिमी) | परिशुद्धता घटक |
| लेजर पावर (डब्ल्यू) | 20-50 | 50-100 | 100-200 |
| पल्स अवधि (एमएस) | 0.5-2 | 1-5 | 2-8 |
| स्पॉट आकार (µm) | 30-50 | 50-80 | 80-120 |
| गर्मी प्रभावित क्षेत्र | न्यूनतम (<0.5मिमी) | छोटा (<1मिमी) | नियंत्रित (1-2मिमी) |
| कीहोल मोड | आमतौर पर इस्तेमाल नहीं किया जाता | वैकल्पिक | अक्सर प्रयोग किया जाता है |
इन मापदंडों को नियंत्रित करके, एक लेजर मशीन गर्मी से प्रभावित क्षेत्र को प्रभावी ढंग से कम कर सकती है, संवेदनशील घटकों को थर्मल क्षति से बचा सकती है, और एक ऐसा वेल्ड प्रदान कर सकती है जो मजबूत और विश्वसनीय दोनों हो। यही कारण है कि लेजर माइक्रो वेल्डिंग इलेक्ट्रॉनिक्स, चिकित्सा उपकरणों और एयरोस्पेस में उच्च परिशुद्धता विनिर्माण के लिए मानक बन गया है।
सभी लेजर मशीनें समान नहीं बनाई गई हैं, और माइक्रो वेल्डिंग के लिए लेजर स्रोत का चुनाव एक महत्वपूर्ण निर्णय है जो वेल्डिंग की गुणवत्ता, दक्षता और लागत को प्रभावित करता है। माइक्रो वेल्डिंग के लिए उपयोग किए जाने वाले तीन प्राथमिक लेजर प्रकार हैं: एनडी: वाईएजी (सॉलिड-स्टेट), फाइबर लेजर, और डायोड-पंप सॉलिड-स्टेट लेजर (डीपीएसएस)। प्रत्येक की अपनी अनूठी विशेषताएं हैं और विशिष्ट अनुप्रयोगों के लिए उपयुक्त है।

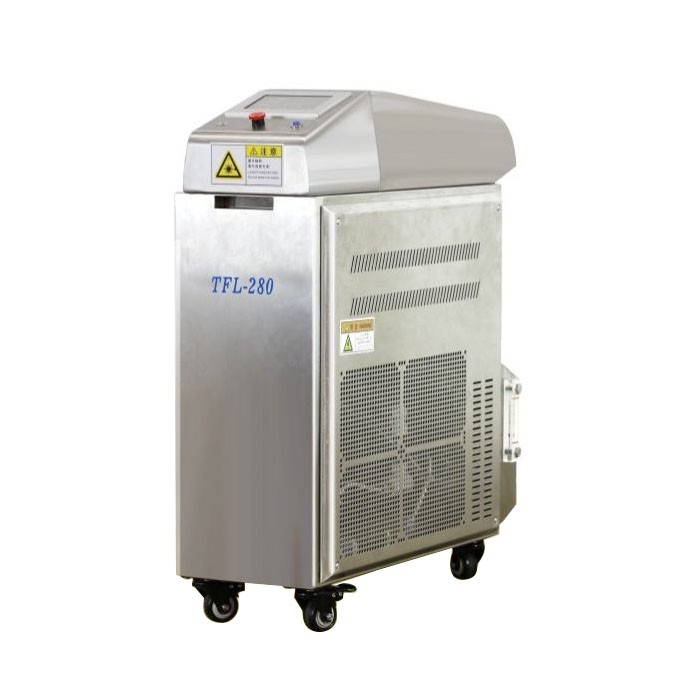

एनडी: YAG लेज़र दशकों से लेज़र वेल्डिंग उद्योग में एक अग्रणी भूमिका निभा रहे हैं। वे बहुमुखी हैं और विभिन्न प्रकार की सामग्रियों को वेल्डिंग करने में सक्षम हैं। एनडी:वाईएजी लेजर 1064 एनएम की तरंग दैर्ध्य उत्पन्न करता है, जो कई धातुओं द्वारा अच्छी तरह से अवशोषित होता है। इन्हें पल्स मोड में संचालित किया जा सकता है, जिससे पल्स ऊर्जा और अवधि पर अच्छा नियंत्रण मिलता है। हालाँकि, Nd:YAG लेजर अपेक्षाकृत बड़े और महंगे हैं और उन्हें फ्लैश लैंप के नियमित रखरखाव की आवश्यकता होती है।
माइक्रो वेल्डिंग के लिए फाइबर लेजर तेजी से लोकप्रिय हो रहे हैं। वे एनडी:वाईएजी लेज़रों की तुलना में कई लाभ प्रदान करते हैं: वे अधिक कुशल, अधिक कॉम्पैक्ट और कम रखरखाव की आवश्यकता वाले होते हैं। फ़ाइबर लेज़र बहुत उच्च गुणवत्ता वाली किरण भी उत्पन्न करता है, जो इसे छोटे स्थान के आकार पर केंद्रित करने की अनुमति देता है, जिससे परिशुद्धता बढ़ती है। फ़ाइबर लेज़र कुछ वाट से लेकर कई किलोवाट तक बिजली के व्यापक स्तर में भी उपलब्ध हैं, जो उन्हें विभिन्न प्रकार के माइक्रो वेल्डिंग अनुप्रयोगों के लिए उपयुक्त बनाता है। उनकी उच्च दक्षता और कम परिचालन लागत उन्हें निर्माताओं के लिए एक बहुत ही आकर्षक विकल्प बनाती है।
माइक्रो वेल्डिंग के लिए DPSS लेज़र एक अन्य विकल्प हैं। वे सॉलिड-स्टेट और डायोड-पंप प्रौद्योगिकी के लाभों को जोड़ते हैं, जो उच्च दक्षता और उत्कृष्ट बीम गुणवत्ता प्रदान करते हैं। वे हरे (532 एनएम) और पराबैंगनी (355 एनएम) सहित तरंग दैर्ध्य की एक श्रृंखला में उपलब्ध हैं, जो तांबे या सोने जैसी कुछ सामग्रियों की वेल्डिंग के लिए फायदेमंद हो सकते हैं। लेजर की तरंग दैर्ध्य एक महत्वपूर्ण कारक है क्योंकि विभिन्न सामग्रियां विभिन्न तरंग दैर्ध्य को अधिक कुशलता से अवशोषित करती हैं। उदाहरण के लिए, हरे लेज़र तांबे और सोने जैसी अत्यधिक परावर्तक धातुओं की वेल्डिंग के लिए अधिक प्रभावी होते हैं। निम्न तालिका तीन लेजर प्रकारों की तुलना प्रदान करती है।
| लेजर प्रकार | वेवलेंथ | बीम गुणवत्ता | क्षमता | विशिष्ट अनुप्रयोग |
| दूसरा:YAG | 1064 एनएम | अच्छा | मध्यम | सामान्य प्रयोजन, मोटे खंड |
| फाइबर लेजर | 1064-1070 एनएम | उत्कृष्ट | उच्च | परिशुद्धता वेल्डिंग, स्वचालन |
| डीपीएसएस हरा | 532 एनएम | उत्कृष्ट | उच्च | तांबा, सोना और एल्युमीनियम |
| डीपीएसएस यूवी | 355 एनएम | उत्कृष्ट | मध्यम | संवेदनशील सामग्री, पॉलिमर वेल्डिंग |
इनमें से प्रत्येक लेजर मशीन प्रकार की अपनी ताकत और कमजोरियां हैं, और इष्टतम विकल्प विशिष्ट सामग्री, संयुक्त ज्यामिति और अनुप्रयोग की उत्पादन मात्रा पर निर्भर करता है। शेन्ज़ेन अल्फा टेक कंपनी लिमिटेड में, हम एनडी:वाईएजी, फाइबर और डीपीएसएस सिस्टम सहित लेजर मशीन समाधानों की एक विस्तृत श्रृंखला की पेशकश करते हैं, जो हमें एप्लिकेशन के साथ सही तकनीक का मिलान करने की अनुमति देता है। हमारे विशेषज्ञ आपकी माइक्रो वेल्डिंग आवश्यकताओं के लिए आदर्श लेजर मशीन का चयन करने में आपकी सहायता कर सकते हैं।
लेजर मशीन प्रौद्योगिकी की बहुमुखी प्रतिभा ने कई उद्योगों में माइक्रो वेल्डिंग अनुप्रयोगों की एक विस्तृत श्रृंखला में इसे अपनाने के लिए प्रेरित किया है। चिकित्सा उपकरणों में, लेजर माइक्रो वेल्डिंग का उपयोग पेसमेकर, श्रवण यंत्र, सर्जिकल उपकरणों और अन्य प्रत्यारोपण योग्य उपकरणों के घटकों को जोड़ने के लिए किया जाता है। वेल्डिंग प्रक्रिया सटीक, निष्फल होनी चाहिए और कोई संदूषण नहीं होना चाहिए। लेजर वेल्डिंग आदर्श है क्योंकि इसे साफ-सुथरे वातावरण में किया जा सकता है और यह उच्च शक्ति और संक्षारण प्रतिरोध के साथ एक सीलबंद सील का उत्पादन करता है। प्रत्यारोपण योग्य उपकरणों के लिए टाइटेनियम और स्टेनलेस स्टील घटकों की वेल्डिंग एक प्रमुख उदाहरण है। लेजर मशीन का कम ताप इनपुट यह सुनिश्चित करता है कि प्रत्यारोपण के दौरान आसपास के ऊतक क्षतिग्रस्त नहीं होंगे।
इलेक्ट्रॉनिक्स उद्योग में, लेजर माइक्रो वेल्डिंग का उपयोग कनेक्टर्स, बैटरी टैब, सेंसर हाउसिंग और अन्य लघु घटकों को जोड़ने के लिए किया जाता है। छोटे स्पॉट आकार और सटीक ताप नियंत्रण से घटकों को बारीक पिच लीड के साथ या अन्य ताप-संवेदनशील घटकों के पास वेल्ड करना संभव हो जाता है। उदाहरण के लिए, लिथियम-आयन बैटरी के निर्माण में, बैटरी टैब को सेल टर्मिनलों से जोड़ने के लिए लेजर वेल्डिंग का उपयोग किया जाता है। उच्च परिशुद्धता यह सुनिश्चित करती है कि वेल्ड सेल की आंतरिक संरचना को नुकसान न पहुंचाए, बैटरी के प्रदर्शन और सुरक्षा को बनाए रखे। एयरोस्पेस में, लेजर माइक्रो वेल्डिंग का उपयोग लघु सेंसर, ईंधन इंजेक्शन घटकों और अन्य सटीक भागों को इकट्ठा करने के लिए किया जाता है। वेल्ड की विश्वसनीयता प्रदर्शन और सुरक्षा के लिए महत्वपूर्ण है।
एक अन्य महत्वपूर्ण अनुप्रयोग इलेक्ट्रॉनिक्स पैकेजिंग के क्षेत्र में है। माइक्रो-वेल्डिंग का उपयोग सेंसर, एमईएमएस उपकरणों और अन्य इलेक्ट्रॉनिक घटकों के लिए पैकेजों को भली भांति बंद करके सील करने के लिए किया जाता है। लेजर मशीन एक साफ, विश्वसनीय सील प्रदान करती है जो आंतरिक घटकों को नमी, धूल और अन्य दूषित पदार्थों से बचाती है। इलेक्ट्रॉनिक्स पैकेजिंग में लेजर वेल्डिंग के उपयोग ने निर्माताओं को छोटे, अधिक विश्वसनीय और पर्यावरण की दृष्टि से अधिक मजबूत उपकरण बनाने की अनुमति दी है। आभूषण उद्योग में, लेजर वेल्डिंग का उपयोग नाजुक मरम्मत कार्य और जटिल डिजाइन बनाने के लिए किया जाता है। सटीक ताप नियंत्रण और छोटे स्थान का आकार ऐसी मरम्मत की अनुमति देता है जो वस्तुतः अदृश्य होती है, जिससे गहनों का मूल स्वरूप बहाल हो जाता है।
नीचे दी गई तालिका माइक्रो वेल्डिंग में लेजर मशीन के प्रमुख अनुप्रयोगों का सारांश प्रदान करती है।
| उद्योग | विशिष्ट अनुप्रयोग | सामग्री | मुख्य लाभ |
| चिकित्सा उपकरण | पेसमेकर, सर्जिकल उपकरण, प्रत्यारोपण | टाइटेनियम, स्टेनलेस स्टील, प्लैटिनम | भली भांति बंद सील, न्यूनतम गर्मी क्षति |
| इलेक्ट्रानिक्स | बैटरी टैब, सेंसर, कनेक्टर | तांबा, एल्यूमीनियम, पीतल | परिशुद्धता, छोटे स्थान का आकार, उच्च गति |
| एयरोस्पेस | सेंसर, ईंधन प्रणाली, एक्चुएटर | इनकोनेल, टाइटेनियम, एल्यूमीनियम | विश्वसनीयता, मजबूती, हल्कापन |
| जेवर | मरम्मत, जटिल डिज़ाइन | सोना, चाँदी, प्लैटिनम | परिशुद्धता, न्यूनतम पिघलने, सौंदर्यपूर्ण फिनिश |
| पैकेजिंग | हर्मेटिक सीलिंग, एमईएमएस उपकरण | स्टेनलेस स्टील, कोवर | स्वच्छ, संदूषण-मुक्त, विश्वसनीय |
माइक्रो वेल्डिंग के लिए सही लेजर मशीन चुनने के लिए कई तकनीकी विशिष्टताओं के सावधानीपूर्वक मूल्यांकन की आवश्यकता होती है। सबसे महत्वपूर्ण मापदंडों में शामिल हैं: लेजर पावर, पल्स अवधि, पल्स ऊर्जा, तरंग दैर्ध्य, बीम गुणवत्ता (एम² कारक), और फोकसिंग ऑप्टिक्स। लेजर शक्ति अधिकतम ऊर्जा उत्पादन निर्धारित करती है, लेकिन माइक्रो वेल्डिंग के लिए, यह पल्स ऊर्जा और अवधि है जो अक्सर अधिक प्रासंगिक होती है। जूल (जे) में मापी गई पल्स ऊर्जा, प्रत्येक पल्स में कुल ऊर्जा है। पल्स अवधि, जिसे नैनोसेकंड या माइक्रोसेकंड में मापा जाता है, यह निर्धारित करती है कि ऊर्जा कितनी देर तक लागू की जाती है। उच्च पल्स ऊर्जा और छोटी पल्स अवधि का संयोजन अक्सर गहरी पैठ वेल्डिंग के लिए उपयोग किया जाता है, जबकि कम पल्स ऊर्जा और लंबी पल्स अवधि का उपयोग सतह वेल्डिंग या गर्मी-संवेदनशील सामग्रियों की वेल्डिंग के लिए किया जाता है।
बीम की गुणवत्ता, एम² कारक द्वारा निर्धारित, यह माप है कि लेजर बीम को कितनी अच्छी तरह केंद्रित किया जा सकता है। कम M² मान उच्च बीम गुणवत्ता को इंगित करता है, जो बीम को छोटे स्पॉट आकार पर केंद्रित करने की अनुमति देता है। यह माइक्रो वेल्डिंग के लिए महत्वपूर्ण है, जहां स्पॉट का आकार वेल्ड की सटीकता निर्धारित करता है। अच्छी गुणवत्ता वाले लेज़र के लिए M² फ़ैक्टर 1.2 से कम होना चाहिए। फोकसिंग ऑप्टिक्स भी स्पॉट साइज में महत्वपूर्ण भूमिका निभाते हैं। लंबी फोकल लंबाई वाला एक उच्च गुणवत्ता वाला फोकसिंग लेंस वर्कपीस से व्यावहारिक दूरी पर एक छोटा स्पॉट आकार उत्पन्न कर सकता है।
लेज़र की तरंग दैर्ध्य एक अन्य महत्वपूर्ण कारक है। धातुओं के लिए, निकट-अवरक्त (1064 एनएम) आम तौर पर अच्छी तरह से अवशोषित होता है, लेकिन तांबे या सोने जैसी अत्यधिक परावर्तक धातुओं के लिए, एक हरा लेजर (532 एनएम) अधिक प्रभावी हो सकता है। तरंग दैर्ध्य प्रवेश गहराई को भी प्रभावित करता है, निकट-अवरक्त लेजर आमतौर पर छोटी तरंग दैर्ध्य की तुलना में अधिक गहराई तक प्रवेश करते हैं। ऑप्टिकल डिलीवरी सिस्टम भी एक महत्वपूर्ण विचार है। माइक्रो वेल्डिंग के लिए, एक ऐसी प्रणाली आवश्यक है जो सटीक फोकसिंग और वर्कपीस तक आसान पहुंच की अनुमति देती है। अवलोकन और संरेखण के लिए एक अंतर्निर्मित कैमरा प्रणाली भी सूक्ष्म वेल्डिंग अनुप्रयोगों के लिए अत्यधिक फायदेमंद है।
निम्नलिखित तालिका माइक्रो वेल्डिंग लेजर मशीन के लिए प्रमुख तकनीकी विशिष्टताओं का सारांश प्रस्तुत करती है।
| विनिर्देश | विशिष्ट मूल्य | यह क्यों मायने रखती है |
| लेजर पावर | 50 - 500 डब्ल्यू | समग्र वेल्डिंग क्षमता निर्धारित करता है |
| नाड़ी ऊर्जा | 0.1 - 50 जे | वेल्ड प्रवेश को नियंत्रित करता है |
| पल्स अवधि | 0.1 - 20 एमएस | गर्मी प्रभावित क्षेत्र को नियंत्रित करता है |
| एम² बीम गुणवत्ता | 1.2 - 1.6 | न्यूनतम स्पॉट आकार निर्धारित करता है |
| वेवलेंथ | 532 एनएम, 1064 एनएम | सामग्री अवशोषण दक्षता |
| स्थान का आकार | 20 - 200 µm | वेल्ड परिशुद्धता को परिभाषित करता है |
| शीतलन प्रणाली | पानी हो या हवा | स्थिर संचालन बनाए रखता है |
अल्फा टेक में हम लेजर मशीनों की एक श्रृंखला प्रदान करते हैं जो माइक्रो वेल्डिंग के लिए अनुकूलित हैं। उच्चतम स्तर की सटीकता और दोहराव सुनिश्चित करने के लिए हमारी मशीनें उच्च गुणवत्ता वाले फोकसिंग ऑप्टिक्स, सटीक गति प्रणाली और एकीकृत दृष्टि प्रणालियों से लैस हैं। हम अपने ग्राहकों को उनके लेजर मशीन निवेश से अधिकतम लाभ प्राप्त करने में मदद करने के लिए व्यापक प्रशिक्षण और सहायता भी प्रदान करते हैं।
प्रश्न 1: क्या एक लेज़र मशीन असमान धातुओं को वेल्ड कर सकती है?
उत्तर: हां, लेजर माइक्रो वेल्डिंग असमान धातुओं की वेल्डिंग के लिए विशेष रूप से उपयुक्त है। संकेंद्रित ताप स्रोत और सटीक ऊर्जा वितरण अत्यधिक इंटरमेटेलिक यौगिक गठन के बिना विभिन्न मिश्र धातुओं के बीच धातुकर्म बंधन के निर्माण की अनुमति देता है। पारंपरिक वेल्डिंग विधियों की तुलना में यह एक महत्वपूर्ण लाभ है, जो अक्सर असमान धातुओं से जूझती है। सफल असमान वेल्डिंग की कुंजी वेल्ड पूल गतिशीलता को अनुकूलित करने के लिए पल्स अवधि, ऊर्जा और तरंग दैर्ध्य सहित उचित लेजर मापदंडों का चयन करना है। शेन्ज़ेन अल्फा टेक कंपनी लिमिटेड में हमारे कारखाने के पास विभिन्न सामग्री संयोजनों की वेल्डिंग में व्यापक अनुभव है।
प्रश्न 2: माइक्रो वेल्डिंग के लिए एक लेजर मशीन कितना छोटा स्पॉट आकार प्राप्त कर सकती है?
उत्तर: सही प्रकाशिकी और बीम गुणवत्ता के साथ, एक लेजर मशीन 20 माइक्रोमीटर (0.02 मिमी) या उससे भी छोटे का स्पॉट आकार प्राप्त कर सकती है। यह उच्च गुणवत्ता वाले फ़ोकसिंग लेंस और कम M² कारक वाले बीम का उपयोग करके प्राप्त किया जाता है। माइक्रो वेल्डिंग के लिए स्पॉट का आकार महत्वपूर्ण है क्योंकि यह वेल्ड की सटीकता और तंग जगहों में वेल्ड करने की क्षमता निर्धारित करता है। छोटे स्पॉट आकार गर्मी से प्रभावित क्षेत्र को भी कम करते हैं, जिससे थर्मल क्षति का खतरा कम हो जाता है। हमारे लेजर मशीन सिस्टम को उच्चतम परिशुद्धता के लिए सबसे छोटे संभव स्पॉट आकार को प्राप्त करने के लिए डिज़ाइन किया गया है।
प्रश्न 3: क्या लेजर माइक्रो वेल्डिंग एक संपर्क रहित प्रक्रिया है?
उत्तर: हां, लेजर माइक्रो वेल्डिंग पूरी तरह से संपर्क रहित प्रक्रिया है। लेज़र बीम बिना किसी भौतिक संपर्क के वर्कपीस को ऊर्जा प्रदान करता है। यह प्रतिरोध वेल्डिंग की तुलना में एक महत्वपूर्ण लाभ है, जिसके लिए इलेक्ट्रोड संपर्क की आवश्यकता होती है और सतह को नुकसान हो सकता है। लेजर वेल्डिंग की संपर्क रहित प्रकृति इसे नाजुक या संदूषण-संवेदनशील घटकों, जैसे कि चिकित्सा उपकरणों या इलेक्ट्रॉनिक्स में उपयोग किए जाने वाले वेल्डिंग के लिए भी आदर्श बनाती है। भौतिक संपर्क की अनुपस्थिति भी उपकरण के खराब होने के जोखिम को समाप्त कर देती है, जिससे समय के साथ लगातार वेल्ड गुणवत्ता सुनिश्चित होती है।
प्रश्न 4: लेजर माइक्रो वेल्डिंग की तुलना छोटे घटकों के लिए सोल्डरिंग से कैसे की जाती है?
उत्तर: लेजर माइक्रो वेल्डिंग छोटे घटकों को जोड़ने के लिए सोल्डरिंग की तुलना में कई फायदे प्रदान करती है। वेल्डिंग आधार सामग्रियों के बीच एक धातुकर्म बंधन बनाता है, जिसके परिणामस्वरूप एक ऐसा जोड़ बनता है जो टांका लगाने वाले जोड़ की तुलना में अधिक मजबूत और टिकाऊ होता है। वेल्डेड जोड़ थर्मल साइक्लिंग और कंपन के प्रति भी अधिक प्रतिरोधी है। इसके अलावा, लेजर वेल्डिंग के लिए किसी भराव सामग्री की आवश्यकता नहीं होती है, जो सोल्डर ब्रिजिंग या संदूषण के जोखिम को समाप्त करता है। उन अनुप्रयोगों के लिए जहां संयुक्त ताकत और विश्वसनीयता महत्वपूर्ण है, लेजर वेल्डिंग आमतौर पर पसंदीदा तरीका है।
प्रश्न 5: लेजर माइक्रो वेल्डिंग के लिए सामान्य वेल्डिंग गति क्या है?
उत्तर: लेजर माइक्रो वेल्डिंग के लिए वेल्डिंग की गति सामग्री, मोटाई और संयुक्त डिजाइन पर निर्भर करती है। छोटे स्पॉट वेल्ड के लिए, चक्र का समय प्रति वेल्ड कुछ मिलीसेकंड जितना कम हो सकता है। सीम वेल्डिंग के लिए, गति 10 से 100 मिमी प्रति सेकंड तक भिन्न हो सकती है। लेजर माइक्रो वेल्डिंग की उच्च गति इसकी दक्षता में योगदान करती है और इसे उच्च मात्रा में उत्पादन के लिए उपयुक्त बनाती है। शेन्ज़ेन अल्फा टेक कंपनी लिमिटेड में हमारा कारखाना आपके विशिष्ट एप्लिकेशन के लिए वेल्डिंग गति को अनुकूलित करने पर मार्गदर्शन प्रदान कर सकता है।
लेजर मशीन तकनीक ने माइक्रो वेल्डिंग के क्षेत्र में क्रांति ला दी है, जो परिशुद्धता, गर्मी नियंत्रण और बहुमुखी प्रतिभा का स्तर प्रदान करती है जो पारंपरिक तरीकों से बेजोड़ है। ऊर्जा को एक छोटे से स्थान पर केंद्रित करने, ताप इनपुट को नियंत्रित करने और संवेदनशील घटकों को नुकसान पहुंचाए बिना असमान सामग्रियों को वेल्ड करने की क्षमता ने लेजर माइक्रो वेल्डिंग को चिकित्सा, इलेक्ट्रॉनिक्स, एयरोस्पेस और आभूषण उद्योगों में छोटे, जटिल घटकों के निर्माण के लिए पसंदीदा तरीका बना दिया है। लेजर मशीन की परिशुद्धता नए उत्पाद डिजाइन और विनिर्माण प्रक्रियाओं को सक्षम बनाती है जो पहले असंभव थे, जिससे नवाचार और दक्षता बढ़ती है।
माइक्रो वेल्डिंग के लिए सही लेजर मशीन का चयन करने के लिए अनुप्रयोग, सामग्री और वांछित उत्पादन मात्रा पर सावधानीपूर्वक विचार करने की आवश्यकता होती है। मुख्य विशिष्टताएँ-लेजर पावर, पल्स अवधि, बीम गुणवत्ता और तरंग दैर्ध्य-वेल्डिंग कार्य की विशिष्ट आवश्यकताओं से मेल खाना चाहिए। शेन्ज़ेन अल्फा टेक कंपनी लिमिटेड में, हम अपने ग्राहकों को माइक्रो वेल्डिंग अनुप्रयोगों के लिए उच्चतम गुणवत्ता वाली लेजर मशीन प्रदान करने के लिए प्रतिबद्ध हैं। हमारी अनुभवी टीम आपकी विशिष्ट आवश्यकताओं के लिए आदर्श प्रणाली का चयन करने, व्यापक प्रशिक्षण और सहायता प्रदान करने और यह सुनिश्चित करने में आपकी सहायता कर सकती है कि आपको लेजर तकनीक में अपने निवेश से अधिकतम लाभ मिले।
क्या आप अपने आवेदन के लिए लेजर माइक्रो वेल्डिंग की संभावनाएं तलाशने के लिए तैयार हैं?शेन्ज़ेन अल्फा टेक कंपनी लिमिटेड से आज ही संपर्क करेंमुफ़्त परामर्श और उद्धरण के लिए।
